Тёплый пол по грунту: как положить в частном доме

Для чего нужна заливка теплого пола стяжкой?

На основание или перекрытие укладываются водяные трубы, в подсобных помещениях дополнительно хозяйственные коммуникации. Этот «пирог» заливается монолитной стяжкой.

Она проводится после укладки и проверки систем, обеспечивает:

прочность поверхности;
защиту элементов нагревания от нагрузки сверху и повреждений;
важное свойства – это накопление, распределение, равномерная отдача тепла вверх, что снижает затраты на энергоносители;
надежное основание под настилание полового покрытия.

Толщина монолитной стяжки 70-100 мм, толщина водяных труб в этот расчет не входит. В комнате, где будет проводиться монтаж отопления, проводится двойная стяжка: черновая (20-30 мм) под трубы, финишная (30-40 мм) над ними. Чем толще слой, тем стабильней отопительный режим.

Заливка водяного теплого пола

Черновая стяжка наносится для выравнивания основания, на которое будет уложена система отопления.

Варианты слоев

Утепление грунтового пола делаются двумя вариантами: выделяются они вариантом выполнения подстилающего слоя. Основным показателем выбора числа слоев при утеплении пола считается состав почвы, уровень почвенных вод. Если вероятная возможность поднятия последних до теплоизолирующей прослойки – необходимо учесть добавочные меры гидрозащиты. В каждом из случаев приспособление напольного утепления обязано отвечать конкретной схеме.

Аналогичный пирог напольного утепления вполне можно считать ключевым. В конструкцию этого варианта пола входят следующие слои.

Уплотненный. Часто грунт, который был вынут при копании фундамента, разумеется, помимо чернозема и торфа, засыпают обратно. Причем затрамбовыают его каждые 200 мм раз. Это одна из мер, разрешающих убрать или хотя бы уменьшить риск трещины грядущего пола.
Трамбовка щебнем. Увлажненный щебень фракции 20-60 мм засыпают слоем в 70 мм, выравнивают и уплотняют трамбовкой. Главная его функция в доуплотнении грунта.
Подстилающий бетон. Было бы правильнее считать тощий бетон инновационным, а не конструктивным слоем пирога. Его устраивают в виде основы для гидрозащиты. Хорошая толщина у подстилающего слоя – приблизительно 60–70 мм. Для его изготовления применяют бетон М100. Бетон кладут ровно, без сильных перепадов, потому как от этого может зависеть, какой будет плотность укладки теплоизолятора и гидрозащиты.

На заметкуПосле работ по укладке теплоизолятора перепад высоты не должен составлять более трех-пяти миллиметров на 2- метровую планку.

Гидрозащита. В роли материала для гидроизоляционных работ, в основном, применяется наплавляемый рулонный кровельный материал, полимерно-битумная или ПВХ мембранная ткань или примитивная пленка из полиэтилена, уложенная в 2 слоя. Теплоизолятор. Ключевой теплоизолятор кладут, в основном, в горизонтальном положении досуха. Качество и целость тепловой изоляции определяет аккуратность стыков между листами или плитами. Со стороны стенок фундамента могут возникать холодные мосты. Для устранения данного явления нужно дополнительно положить теплоизолятор в 40–50 мм и вертикально. Прикрепляют его с помощью дюбелей. Верхняя поверхность главного слоя утеплителя должна разместиться на уровне, соответствующем отсечной гидроизоляции фундамента. Вариантов подбора теплоизолятора существует несколько.
Пароизоляция. Очень хорошее решение по соотношению качество/цена – это полимерно-битумные мембранной ткани на основе полиэстера и стеклоткани. Намного долговечные ПВХ-мембраны, они не гниют, однако, данный материал и дороже. Можно исполнять пароизоляцию из пленки из полиэтилена, уложенной в первую очередь в 2 слоя.

На заметкуЭксперты советуют при укладывании стяжки заходить на сам фундамент как минимум 10-15 мм. Это помогает спасти пол от появления вдоль периметра стен больших трещин.

Подушка из песка

Отличие таких полов в отсутствии цементно-песчаной подготовки, которую подменяют укладкой подушки из песка в 150 мм. Очередность устройства пирога пола – та же. При данном способе устройства полов по грунту обеспечить ровность основания по всей поверхности, разумеется, труднее.

Предлагаем ознакомиться Как правильно крепить вагонку в парилке

https://youtube.com/watch?v=xNKy_C56UlU

Полусухая стяжка

Главной отличительной особенностью полусухой стяжки, является использование состава меньшей влажности, а именно — со значительно меньшим количеством воды в растворе. Качество раствора легко проверить руками.

Небольшое количество смеси зажимается в кулаке. Из полученного комка не должна течь вода, и он не должен рассыпаться. На фото состав правильной консистенции.

Состав полусухой стяжки, сжатой кулак не должен выделять воду и рассыпаться

Полусухая стяжка имеет некоторые преимущества перед бетонной заливкой:

более низкая стоимость;
легкость при выравнивании поверхности;
тепло и звукоизоляционные характеристики такого пола значительно выше;
не усаживается при высыхании;
период готовности значительно короче.

Система отопления смонтирована в полусухую стяжку

Что собой представляет теплый пол на грунте

Конструкция теплого пола, которая укладывается в помещениях, напоминает своеобразный «пирог», поскольку состоит из нескольких слоев.

Заливка теплого пола по грунту напрямую зависит от характеристик почвы. Она должна отвечать определенным требованиям и нормативам.

Так, подземные воды должны находиться не выше, чем 5–6 метров от уровня верхнего слоя

Важно, чтобы почва участка не имела высокое значение рыхлости и воздушности. Потому не допускаются строительные работы на песчаниках и черноземе

Важно также учитывать нагрузку, которая будет приходиться на конструкцию в процессе эксплуатации. Устройство пола должно обеспечить следующее:

надежную тепловую изоляцию комнаты;
не дать грунтовым водам затопить помещение;
устранить внешние шумы;
не допустить проникновения водяного пара;
обеспечить комфорт жителям.

Состав пирога системы пола

Для комнат, помещений площадью от 20 кв. м применяют электрический, водяной метод теплоснабжения полов. Для тесных помещений (туалет) лучше подходит электроотопление.

Внимание! При обустраивании и подборе вида пола с подогревом необходимо не забывать, что для традиционного отопления требуется котел, коллектор и многое иное. Для подсоединения системы пола с подогревом в центральную отопительную систему нужны специализированные разрешения, так как установка в уже существующую систему может привести к ее некорректной работе

Строение «пирога» пола на грунте

По конструкции теплый грунтовый пол состоит из пары слоев, процесс установки каждого ведется постепенно. Не обращая внимания на несколько методик укладки конструкции, есть одинаковые правила, которые делаются при любых обстоятельствах:

До начала укладки первого слоя пирога требуется приготовить грунт: почистить от мусора, различных предметов, покрова травы, поровнять поверхность.
Прекрасно затрамбованный песок – 15 см. Для уплотнения грунта применяют вибрационную плиту. Песок трамбуют мокрым способом.
Прослойка щебня (гравия) 8–15 см. Она не даёт возможности грунтовым водам подниматься. Железная сетка, которая укрепляет стяжку. Черновая стяжка из бетона – 150 мм – с компенсационным расстоянием меж зонами. В промежутках находится демпферная лента.
Слой гидроизоляции для устранения поглощения бетоном влаги. Его производят из пленки, мембранные ткани. Материал располагают внахлест, крепя скотчем. Также подходит битумно-резиновая мастика.
Теплоизоляционный слой. Чтобы это сделать применяют вспененный полистирол вспененный, фольгированный полистирол. При большой нагрузке используют плиты. Толщина зависит от климатических условий в регионе.
Защита от негативного воздействия влаги из пленки, рулонного кровельного материала ведется в 1-2 слоя.
Трубомонтаж пола, завершальная стяжка общей толщиной 10 см с непременным усилением. К сетке закрепляют гидроконтур.
Декоративное покрытие пола.

Общий процесс устройства слоев пирога по технологии может занимать до 1,5 месяца.

Контуры теплого пола

Для ещё большей экономии в теплый пол по грунту можно вмонтировав трубы, это позволит создать буквально теплый пол. Армированная сетка имеет как раз подходящие размеры для размещения на ней отопительной трубы.

Для подключения к коллекторам трубы выводятся наружу возле стен. Стены же необходимо оклеить защитной лентой. Что касается всех остальных коммуникаций – для них необходима аналогичная система.

После окончательной заливки «пирога» все будет готово. Далее вы вольны делать пол так, как вам хочется. Эта конструкция лишь один из возможных вариантов, при желании вы можете видоизменить или любой из её элементов. Всё упирается в ваши финансы и условия строительства.

Опрессовка и балансировка водяного теплого пола

При опрессовке трубы незначительно расширяются. Поэтому стяжку следует заливать при заполненных трубах под рабочим давлением.

Опрессовка производится после подключения концевых участков контуров к распределительным коллекторам двумя способами:

Заполнение водой из системы ХВС;
Использование специального ручного насоса.

Давление в системе холодного водоснабжения обычно выше давления в отоплении. К узлу управления с помощью подводок и переходников подсоединяют линию холодной воды. Систему медленно заполняют, стравливая воздух через воздухоотводчики на узле. При этом следят за манометром на узле циркуляции и смешения.

Опрессовка ручным насосом производится аналогично – насос подключают к узлу, заливают в него порции воды, закачивают в систему. Насосы этого типа обычно имеют собственный манометр.

Давление опрессовки по правилам гидравлических испытаний составляет 1,5 рабочего давления. Предельное давление для автономных систем отопления составляет 3,0 кгс/см2. Давление испытания в этом случае составит 4,5 кгс/см2.

После нормативного срока застывания стяжки проводится балансировка контуров. Это реализуется экспериментальным способом, регулировкой расхода балансировочными вентилями. Открытие контуров производится последовательно. Вентиль на первом контуре открыт полностью. При включении каждого последующего контура предыдущие ограничивают в расходе – прикрываю вентили регулировки.

Величина расходов также зависит от проектной длины контура. На малых контурах вентиль приоткрывают незначительно, на протяженных – больше.

Технология укладки стяжки для системы водяного теплого пола

Схема стяжки теплого пола под плитку.

Основным отличием выполнения стяжки системы теплого водяного пола от простой стяжки является то, что в данном случае создаются деформационные швы. По ограждающим конструкциям деформационные швы выполняются в том случае, если комната имеет небольшие размеры (до 15 м²). Вдоль нижней части стены обязательно укладывается амортизационная полоса, которая будет компенсировать растяжение стяжки при нагревании.

В помещениях большой площади создаются дополнительные швы. Демпферная лента, которая выполняет компенсационную функцию, частично добавляет еще и теплоизоляционную от стен, потому что она покрыта фольгой, имеющей термоотталкивающие свойства.

Подробно изучив основные этапы и главные тонкости выполнения стяжки для системы водяного теплого пола, необходимо запомнить также несколько второстепенных, но от этого не менее важных моментов. Так, перед заливкой стяжки нужно обязательно проверить трубы системы теплого пола на наличие протечек. Чтобы предотвратить возникновение теплопотерь, под систему труб необходимо обязательно уложить теплоотражающий слой.

Нужно внимательно и крайне ответственно подойти к вопросу подбора материалов, с использованием которых будет выполняться стяжка для системы теплого пола. Это, в первую очередь, касается цемента. Со временем данный материал имеет свойство слеживаться, а значит, терять свои качественные показатели. Именно поэтому и рекомендуется покупать цемент непосредственно перед началом работ или незадолго до них.

Уход за стяжкой для системы водяного теплого пола достаточно прост — нужно лишь обеспечить ее достаточную влажность на протяжении 7-10 дней после заливки. Все дело в том, что цемент набирает 90% прочности за 24-28 дней после приготовления раствора. Для поддержания химических процессов, которые протекают в данном растворе, необходима вода, так как раствор должен застывать, но ни в коем случае не высыхать. Естественное высыхание стяжки для системы водяного пола приводит к тому, что раствор попросту не успевает застыть. Сохнуть стяжке позволяется лишь после того, как будет достигнута необходимая прочность, иначе она растрескается.

https://youtube.com/watch?v=n5169Wly0-g

Для предотвращения преждевременной стяжки нужно 2-3 раза в день в умеренных количествах смачивать поверхность водой. Спустя 2-3 дня после заливки раствора необходимо извлечь маяки и обработать оставшиеся углубления грунтом, после чего затереть раствором. Затем стяжка еще раз обильно смачивается и на 2 недели накрывается полиэтиленовой пленкой. Если это ввиду каких-то причин нежелательно, то стяжку и дальше нужно равномерно смачивать 2-3 раза в день.

Разновидности стяжки

Основание в виде ленты подходит для возведения зданий из тяжелых материалов и на грунтах, которые неоднородны по всей площади. Простая технология обустройства конструкции делает основу первого этажа прочной, предотвращает усадку. Ленточное основание позволяет обустроить подвальное помещение, используется при возведении домов со сложной конфигурацией.

Возводится непосредственно на строительной площадке. Сооружение подлежит дополнительному армированию, а после затвердения образует жесткий неразрывный монолит.Фундамент требует обязательного возведения опалубка из металла или древесины, способного выдержать вес и давление затвердевшего цемента, это металл или древесина.

Монтируется из заводских железобетонных блоков, которые после доставки на место строительства соединяются при помощи арматуры и цементного раствора. При возведении малоэтажного сооружения на песчаном грунте допускается не использовать блоки-подушки.Недостаток конструкции заключается в сложности идеальной подгонки по размеру элементов в условиях сложной конфигурации конструкции будущего дома.Преимуществ у сборного ленточного основания достаточно много:

возведение производится в максимально короткие сроки;
трудозатраты на обустройство основы минимизируются при помощи аренды специальной техники;
работы можно проводить даже в зимний период.

Комбинированный ленточный фундамент используется на сложных грунтах при необходимости поднятия уровня первого этажа при наличии склона или на подвижном грунте. Сооружение позволяет снизить теплопотери во всем доме.

Бутовая основа относится к долго возводимым, но зато считается самой прочной – не промерзает и не подвергается воздействию грунтовых вод. Работы подразумевают подбор по форме камней и соединение их цементным раствором. Бутобетонный вид отличается от предыдущего равным соотношением камня и цемента (50/50).

Обустройство пола по грунту проводится в двух техниках – сухой и наливной. Выбор технологии остается на усмотрение владельца участка.

Предлагаем ознакомиться Экран для металлической печи в бане

Технология предусматривает формирование слоев – подушки на основе щебня, песочной отсыпки, черновой стяжки и гидроизоляции. Затем, с использованием специальных готовых смесей, проводится стяжка напольного покрытия. Готовые составы укладывают так:

Устанавливают маяки (планки или профили), фиксируют их шпаклевкой.
Засыпают между маяками крошеный керамзитный состав. Разравнивают материал по слою гидроизоляции.
Укладывают плиты, которые крепят клеем-герметиком или при помощи саморезов длиной 19 мм.

По завершению монтажных работ края пленки срезаются, а образовавшиеся зазоры заделываются герметиком.

Технология наливного пола создает идеально гладкую поверхность для последующей отделки. Обустройство покрытия имеет ряд особенностей:

Гидроизоляционный слой очищается от пыли и обрабатывается жидким стеклом, разбавленным водой в пропорциях 2:1. Поверхность обрабатывается в 2-3 слоя, после полного высыхания каждого (1 час);
Смесь для заливки готовится вручную на основе сыпучего материала и воды. Состав нужно выдержать 10 минут и повторить замес.
Масса выливается на пол слоем 0,3-1 см и разравнивается шпателем.
Устраняются пузырьки воздуха – на поверхности прокатывается игольчатый валик.
Образовавшие после высыхания смеси ликвидируются при помощи шпаклевочной сетки.
Отделка выполняется после застывания массы.

Обустройство наливной стяжки компенсирует нагрузку дома, исключает усадку стен, изолирует шум от отопительного оборудования.

Описание основных слоев пола по грунту

Разберем основные слои (пирог) пола по грунту. Рассматриваем конструкцию снизу — вверх. Будем описывать все слои, которые могут быть, без привязки к конкретному рисунку.

Уплотненный грунт — основание для устройства пола, должен быть качественно уплотнен;

Слои подсыпки (песок 7-10 см и щебень 7-10 см). Слои подсыпки могут выполняться для защиты от капиллярного поднятия воды и могут выполняться как выравнивающий слой. Щебень в слое подсыпки должен быть фракции 30-50 мм (крупный). Песок в слое подсыпки может быть любой, и речной, и карьерный (овражный). От того, с какой целью делается подсыпка, зависит можно ли заменить щебень на керамзит, про это можно прочесть в пункте Можно ли заменить щебень на керамзит, в этой же статье, ниже

Важно, чтобы слои подсыпки были качественно уплотнены. Есть условия, когда устройство подсыпки обязательно, и когда не обязательно

Об этом можно прочесть в пункте От чего зависит конструкция пола по грунту, в этой же статье, ниже;

Черновая стяжка пола по грунту . Это слой, поверх подсыпки или уплотненного грунта. Выполняется по полиэтиленовой пленке (она стелится на грунт или подсыпку), толщина черновой стяжки 5-7 см. Её можно не армировать. Иногда черновую стяжку заменяют проливкой. О проливке — в следующем пункте, о том, когда можно заменять черновую стяжку проливкой — в пункте Можно ли заменить черновую стяжку проливкой, в этой же статье, ниже. Щебень в конструкции черновой стяжки должен быть фракции 5-10 мм (мелкий). Песок в конструкции черновой стяжки должен быть обязательно речной, не карьерный (овражный);

Проливка (заливка) пола по грунту . Устраивается путем проливания раствором слоя подсыпки. Толщина проливки получается равной толщине слоя подсыпки. Она устраивается без полиэтиленовой пленки;

Гидроизоляция . Устраивается из рубероида, 1-2 слоя. Рубероид можно брать самый обычный, без посыпки. Есть условия, когда гидроизоляция обязательна. Об этом можно прочесть в пункте От чего зависит конструкция пола по грунту, ниже;

Утеплитение пола по грунту . В качестве утеплителя для пола по грунту рекомендуем применять ЭППС, плотностью 28-35 кг/м3, или пенопласт плотностью от 30 кг/м3 и выше. Толщина утеплителя определяется расчетом (в зависимости от климатической зоны);

Чистовая стяжка . Толщина чистовой стяжки 7-10 см. Щебень в конструкции чистовой стяжки должен быть фракции 5-10 мм (мелкий). Песок в конструкции чистовой стяжки должен быть обязательно речной, не карьерный (овражный). Чистовая стяжка (в отличие от черновой) армируется обязательно. Армирование выполняется сеткой с диаметром проволоки 3-4 мм. Как выбрать, 3 мм или 4 мм, написано в пункте От чего зависит конструкция пола по грунту, ниже;

Чистовое покрытие . Чистовое покрытие пола по грунту может быть любым. Соответственно, и подробности устройства свои для каждого вида покрытия.

Варианты укладки пирога теплого пола

Существует несколько вариантов укладки пирога теплого пола по грунту. Это может зависеть от уровня прохождения грунтовых вод, эксплуатационных нагрузок на пол, вида теплого пола и некоторых других факторов. Вышесказанный вариант можно считать основным, где в качестве основного подстилающего слоя идет бетонный слой. Выполняется укладка пирога и другим способом, где бетонный слой заменяет песчаная подушка, ее толщина 100- 150 мм. Последовательность та же, хотя обеспечить ровное основание намного сложнее, нежели при бетонной стяжке.

В зависимости от теплоизоляционных материалов, также могут быть различные варианты пирога теплого пола. Выбирая в качестве утеплителя пенополистирол, укладка пирога будет следующая:

слой гравия 30 см;
бетонная стяжка 10 — 15 см;
слой гидроизоляции;
пенополиуретан;
бетонная стяжка, которую армируют стальной сеткой.

Превосходный утеплитель — минераловатные плиты, котрые имеют высокую плотность, устойчивы к деформации и долговечны. Данный материал советуют укладывать в два слоя. Для меньшего поглощения влаги обрабатывают водоотталкивающим составом. Используют в качестве утеплительного слоя в пироге теплого пола и керамзит. Это достаточно простой и недорогой вариант. При укладке пирога применяя керамзит, как утеплитель, можно не укладывать дополнительную гидроизоляцию, также керамзит заменяет слой гравия и стяжки. Есть еще несколько довольно-таки эффективных способов укладки пирога теплого пола с использованием некоторых других теплоизоляционных материалов.

Высота устройства пола по грунту относительно ленточного фундамента

Рис. 4. Пол по грунту на расширении ленты

Рис. 5. Пол по грунту примыкает к стенке ленточного фундамента

Рис. 6. Пол по грунту расположен выше ленты фундамента

Рис. 7. Пол по грунту примыкает к верху ленты

Нет никаких конструктивных обязательных рекомендаций по поводу отметки (высоты) устройства пола по грунту. Он может быть устроен на любой высоте, показанной на рисунках 4-7, вверху

Единственное, на что нужно обращать внимание при выборе этого параметра — где будет по высоте входная дверь. К отметке низа двери желательно привязаться, чтобы не было перепада между низом двери и полом, как на рисунке 8, или чтобы не понадобилось потом вырезать под дверь проем в ленте

Рис. 8. Перепад по высоте между полом по грунту и дверным проемом

Рис. 9. Пол по грунту вровень с дверным проемом

Примечание: Проем под входную дверь лучше (правильнее) предусмотреть на этапе заливки ленты. Просто не заливать это место, вставить туда доски или пенопласт, так, чтобы в ленте остался проем. Если проем оставить забыли, то придется или пол весь делать выше (а это увеличение стоимости на подсыпку), или вырезать проем в готовой ленте, резать арматуру в ней, ослаблять, и т.д.

Таким образом, если проем под входную дверь выполнен правильно (на этапе заливки ленты), то пол по грунту устраиваем так, чтобы верх пола был вровень с проемом под дверь (с учетом чистового покрытия). Для того, чтобы правильно высчитать толщину конструкции пола, и определить с какой отметки нужно начать его конструкцию, нужно понимать, какими будут все его слои по толщине, от чего это зависит. Об этом далее.

Подстилающий слой

Далее допускается некоторая вариативность. Чтобы полы по грунту правильный пирог не обсел, существует несколько вариантов укладки. Подстилающий пласт должен быть выбран с учетом высоты грунтовых вод, предполагаемых нагрузок, той же рыхлости грунта и так далее.

Чаще всего используют бетонный слой – это самый надежный и проверенный вариант. Но бывают такие случаи, когда применить бетон невозможно, тогда в ход могут пойти такие материалы:

песок. Применяется исключительно на сухих почвах, чтобы избежать всасывания воды через мелкие отверстия в песке. Примечательно то, что происходить такой процесс может даже в тех случаях, когда на поверхности образуется роса. Ещё с песком будет сложнее потому, что его нужно идеально ровно уплотнить, опять же, делать это нужно с помощью нивелира;
щебень. Щебень хорошо работает при высоком уровне грунтовых вод. В прослойке щебня полностью невозможно капиллярное всасывание. Укладка тоже должна происходить равномерно;
природный грунт. Довольно редко используется и представляет собой, чаще всего, крупный песок или гравелистую почву (грунт с содержанием зерен крупнее 2 мм, но менее 50 мм). Сгодится, если ни подземных вод, ни особой рыхлости грунта не наблюдается.
керамзит. Тоже подойдет.

Технология строительства

Существует два способа устройства полов по грунту:

По бетонной подготовке;
Без чернового слоя бетона непосредственно на уплотненное основание (подушку).

Первый способ сегодня используется редко. Он был разработан в то время, когда для защиты пола от влаги использовался рубероид. Для его наклеивания делали слой бетонной подготовки (черновой пол).

Второй вариант проще и дешевле. Современные гидроизоляционные материалы можно стелить прямо на балластную подушку без наклейки на твердую основу.

Процесс устройства бетонного пола по грунту начинается с отсыпки подстилающего слоя. Перед этим должна быть завершена прокладка сетей водопровода и канализации.

Для подсыпки можно использовать любой хорошо уплотняемый грунт. Для этого подойдет мелкая щебенка (фракция 5-10 мм), крупный речной песок или песчано-гравийная смесь. Подушку отсыпают слоями по 15 см, проливая каждый водой и уплотняя ручной или механической трамбовкой.

Уплотнение подсыпки вибротрамбовкой

Для улучшения теплоизоляции верхний уровень подушки можно сделать из керамзитового гравия (10 см). Общая толщина балластного «пирога» должна находиться в диапазоне от 30 до 40 см.

Пленочная гидроизоляция, укладываемая под утеплитель, нуждается в защите от повреждения острой щебенкой и продавливания керамзитом. Поэтому подсыпку завершают 5-ти сантиметровым слоем уплотненного песка. Толщина пленки, укладываемой на грунт должна быть не менее 0,4 мм.

Укладывая пленочную изоляцию, ее полосы расстилают с нахлестом в 10-15 см, фиксируя их строительным скотчем. Края напускают на кладку, на высоту равную суммарной толщине утеплителя, бетонной стяжки и финишного покрытия. Между конструктивным «пирогом» пола, стенами перегородками оставляют термозазор шириной 2-3 см. Его заполняют обрезками вспененного полиэтилена или специальной термолентой.

Для утепления основания можно использовать ЭППС (экструдированный пенополистирол), опилкобетон или перлитобетон. Зачастую гидроизоляцию под пенопласт не закладывают, поскольку он практически не впитывает влагу. Сверху его прикрывают полимерной пленкой. Она защищает утеплитель от разрушающего действия щелочной среды цементного раствора.

Под легкий бетон на опилках и перлите полиэтиленовая пленка нужна. Толщина перечисленных теплоизоляторов неодинакова. Для ЭППС она составляет 50 мм. Слой опилко и перлитобетона должен быть не менее 10 см.

Уложив теплоизоляцию, по ее поверхности делают бетонную стяжку на мелкозернистом наполнителе (фракция 5-10 мм, толщина 10 см). Работу выполняют в два этапа. Сначала заливают слой толщиной 5 см и укладывают на него стальную сетку (ячейка 10х10 см, диаметр проволоки 3-4 мм). После этого толщину стяжки доводят до проектного уровня, определяемого расчетом предполагаемых нагрузок. Рекомендуемый класс бетона В12,5.

Именно так получают правильный пирог полов по грунту при низком уровне почвенных вод. Черновая бетонная подготовка под жесткий утеплитель не делается. Реальной пользы от нее нет, а рост стоимости 1м2 готовой конструкции весьма ощутимый.

Установка системы подогрева (теплый пол) меняет технологию и последовательность работ. В этом случае сначала по утрамбованной подушке заливают черновую бетонную подготовку и раскладывают слой гидроизоляции. Уложив утеплитель (ЭППС), к нему фиксируют трубы и делают выравнивающую стяжку из бетона. Армирующую сетку укладывают над трубами или греющим кабелем.

Попутно отметим, что полы по грунту можно делать не только в кирпичных, блочных, но и в деревянных домах. При грамотном подходе балластная засыпка не оказывает негативного воздействия на древесину.

Один из вариантов правильного сопряжения такой конструкции с рублеными стенами показан на схеме ниже.

Узел сопряжения с деревянной стеной

При низком УГВ бетонную плиту, лежащую на глине или на слое уплотненной гидроизолированной подсыпки, делают в подвальных помещениях. Это весьма распространенный вариант в коттеджном строительстве.

Какие трубы годятся для тёплого пола

Первое, что нужно сделать — определиться с типом тепловедущих трубок. Пока решается вопрос с приобретением нужного типа продукции, вы успеете провести все необходимые подготовительные работы. Кроме того, вам будет с самого начала известна система крепления труб, и вы предусмотрите для этого всё необходимое.

Итак, начнём с отказа от труб, которые не имеют такого целевого предназначения, как использование в системах тёплого пола. Сюда отнесём металлопластиковые полиэтиленовые трубы, соединяемые системой пресс-фитингов и PPR-трубы для пайки пластикового водопровода. Первые не лучшим образом проявляют себя с точки зрения надёжности, вторые плохо проводят тепло и имеют высокие коэффициенты температурного расширения.

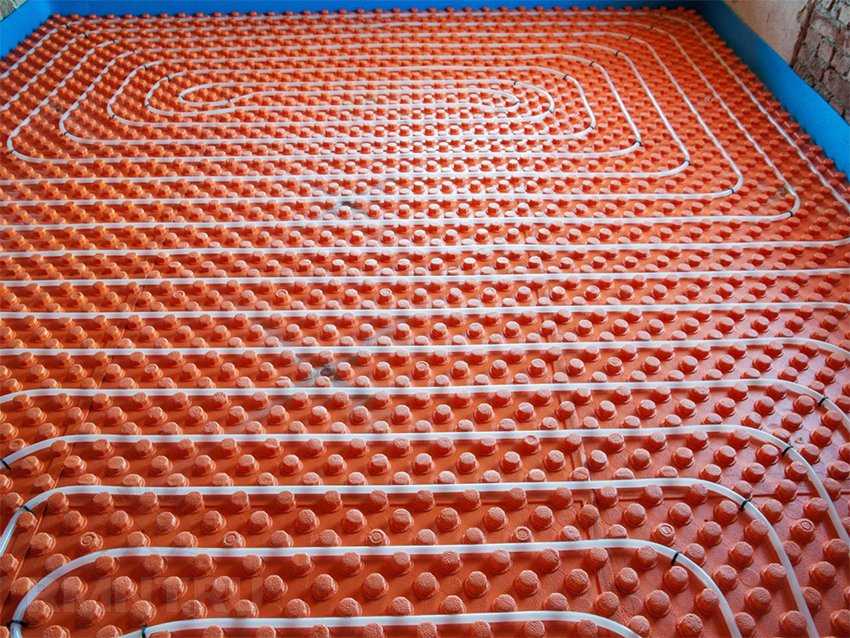

Изначально выбирается удобная и надёжная монтажная система временного крепления труб. Это может быть и арматурная сетка, к которой трубы привяжутся проволокой, но представьте себе монтаж таким способом на площади от 100 м2 или если вдруг несколько завязок оторвутся в процессе заливки бетона. Поэтому следует использовать монтажную подложку или систему реек. Они крепятся к основанию пола, пока трубы ещё не уложены, затем трубки фиксируются в направляющих клипсами или клик-зажимами.

Сама система крепления может быть пластиковой или металлической

Особой разницы в этом нет, единственное, на что нужно обратить внимание — насколько надёжна фиксация и не могут ли сами направляющие повредить трубы.

Наконец, определяемся с материалом труб. Есть два типа продукции, рекомендуемой для использования в системах тёплого пола. Для обоих технология монтажа исключает влияние человеческого фактора при изгибе и соединении.

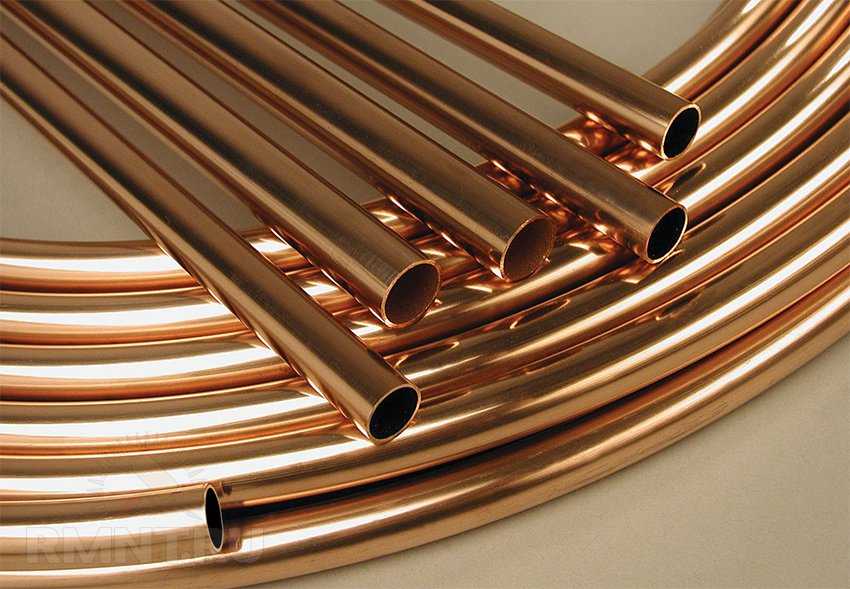

Медные. Несмотря на повышенную стоимость, медные трубки просты в укладке, для пайки понадобится флакон флюса и газовая горелка. Медь наилучшим образом проявляет себя в системах «быстрого» тёплого пола, который работает параллельно с радиаторами, но не на постоянной основе. Изгиб медных трубок проводят по шаблону, соответственно, их излом крайне маловероятен.

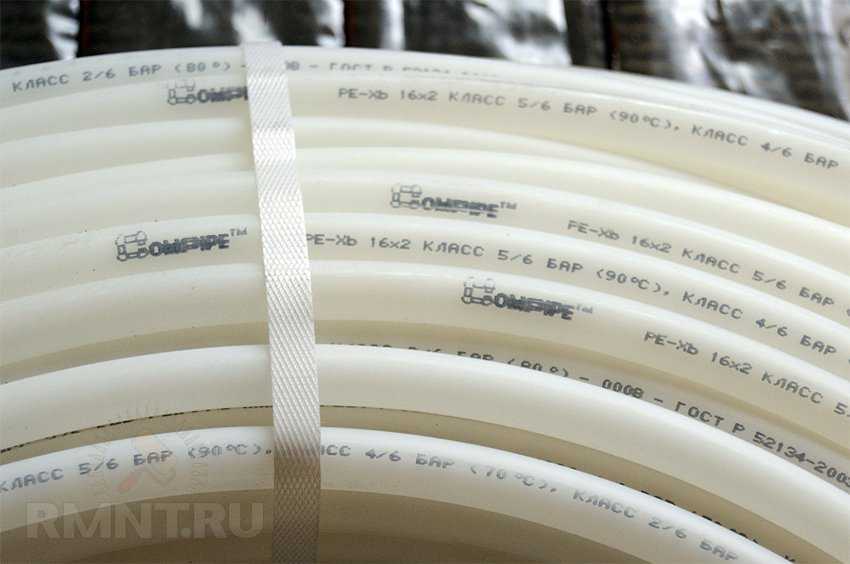

Полиэтиленовые. Это более распространённый класс труб. Полиэтилен практически не подвержен излому, но для монтажа потребуется специальный обжимной инструмент. Полиэтилен может иметь разную плотность, рекомендуется не ниже 70%

Также важно наличие внутреннего кислородного барьера: полиэтилен плохо сопротивляется диффузному проникновению газов, в то же время вода в трубе такой протяжённости может увлекать в значительных объёмах кислород из внешней среды.

Какой «пирог» должен быть под тёплым полом

Схема устройства пола по грунту несколько отличается от обычного пирога, используемого для монтажа системы отопления по уже готовому основанию. Выполняются следующие этапы работ:

Присыпка – изначально на основание засыпается песок. Толщина слоя приблизительно 15 см. осуществляется уплотнение грунта виброплитой. Тщательная трамбовка необходима, чтобы избежать дальнейших просадок грунта. Песок утрамбовывается мокрым способом. В случае близкого расстояния до грунтовых вод, изготавливается дренажная система.
Слой щебня – на утрамбованный слой засыпается щебень или любой другой похожий материал. Выполняется трамбовка. Толщина слоя керамзита или щебня вместе с песком должна быть не менее 30 см.
Черновая стяжка – толщина 10-15 см. Перед заливкой бетона изготавливается армирующая сетка. Если фундамент будет иметь большую площадь, обязательно изготовление компенсационных расстояний между зонами. В промежутке укладывается демпферная лента.Монтаж на грунтовое основание без использования отделов для компенсирования нагрузки, приводит к растрескиванию стяжки в процессе высыхания. Предотвратить появление трещин можно также воспользовавшись старым проверенным способом. После заливки стяжка накрывается пленкой и поливается водой каждый день по нескольку раз в течение недели.
Гидроизоляция – стелется по всей площади плиты. Концы изоляции должны находить на стены, приблизительно на 15 см. Остатки которые будут выступать после окончания работ, срезаются малярным ножом.
Теплоизоляция – утепление пола на грунте обязательно. В отличие от обычной стяжки, в процессе монтажа теплых полов необходимо обеспечить экран для минимизации тепловых потерь. В качестве изоляционного материала используют полистирольные плиты или пенопласт. Теплоизоляция грунта выполняется таким образом, чтобы плиты полностью закрывали поверхность стяжки, а по бокам выступали над поверхностью пола на 10-15 см. Оптимальная толщина полистирола 5-10 см.
Армирование и водяной контур – устройство водяного теплого пола по грунтовому основанию выполняется с применение армирующей сетки, уложенной на черновую стяжку. Арматура одновременно служит двум целям: основанием для укладки водяного контура и армирующим слоем, препятствующим разрыву финишного слоя стяжки.
Финишная стяжка – устройство тёплого водяного бетонного пола по грунту заканчивается чистовой цементной стяжкой. Предварительно выставляются маяки, по которым раствор стягивается и расправляется правилом. Так как финишная стяжка является основанием для напольного покрытия, предъявляются высокие требования относительно плоскости.
