Угловые и столярные струбцины своими руками

Струбцина из металла своими руками

Большую часть слесарных и столярных струбцин изготавливают из металла, чаще всего стали или алюминиевых сплавов, причин для подобной избирательности всего две:

  • Высокая прочность металлических деталей;
  • Длительный срок службы даже при большой нагрузке.

Чтобы сделать струбцины из металла, потребуется сварочное оборудование, болгарка и обычная электродрель и электролобзик.

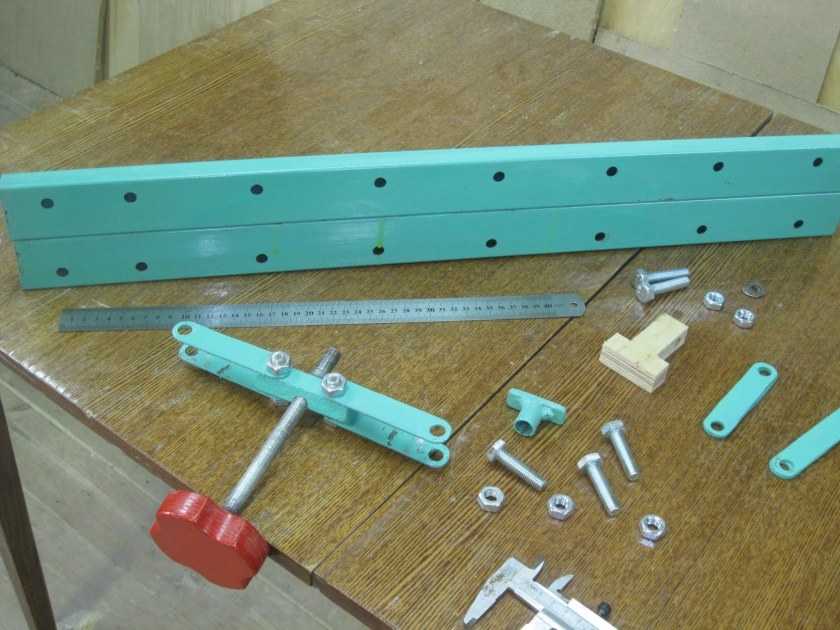

Длинная стягивающая струбцина

Наиболее логичным будет сделать струбцину, у которой направляющий брус или планка из дерева заменены квадратной профильной трубой. Метровую струбцину можно сделать из квадрата 20х20 мм, для двухметровой потребуется профиль 30х30 мм. Использование трубчатого квадратного профиля позволяет сделать конструкцию очень жесткой без «тянучек» и усадки, как это бывает у пиломатериалов.

Проще всего сделать длинную струбцину по классической схеме. Стационарная, подвижная и переставная части изготавливаются из толстой фанеры.

Каждая деталь состоит из двух половинок, которые вырезаются лобзиком и стягиваются болтами на длинной квадратной трубе. Ходовой винт можно сделать из двух частей резьбовой шпильки и обычного куска арматуры.

Самодельная сварная струбцина из арматуры

Вместо дерева можно использовать обычный арматурный пруток, сечением 8-10 мм. Чтобы сделать корпус струбцины из арматуры, потребуется вырезать две заготовки длиной 65 и 55 см. Прутки греют на паяльной лампе и загибают на стальной оправке под прямым углом согласно чертежу.

Согнутые заготовки сваривают в одну Г-образную конструкцию, обязательно соединяются сварочным швом носик и линейные участки арматуры.

Следующим этапом из отрезка в 20 см изготавливают стойку под ходовой винт, к которой приваривают гайку. Если усилие зажима на струбцине более 50 кг, то стойку можно сделать гнутой или укрепить дополнительным подкосом.

Самодельная G-образная струбцина

Конструкцию с G-образным корпусом еще называют винтовым прессом за огромное усилие, которое можно получить с помощью ходового винта. Сделать G-образную струбцину достаточно просто. Для этого необходимо нарезать болгаркой заготовки корпуса из толстого металла, не менее 7-8 мм толщиной.

Корпус сваривается буквой П. На верхней полке нужно сделать отверстие под гайку, далее навинтить ее на ходовой винт и установить на место сварки. На нижней полке укладывают небольшой кусочек металла — столик, который прижимают вывернутым винтом. Нужно только сделать несколько сварочных точек или швов, чтобы приварить столик и гайку, и струбцина готова.

Деревянная прокладка для опоры металлической струбцины

Важной деталью любой струбцины считается подкладка, устанавливаемая под опорные поверхности зажима. Делается это для достижения двух целей:

  • Не допустить повреждения зажимаемой струбциной детали, так как в металлических приспособлениях давление зажима может легко достигать нескольких сот килограммов;
  • Равномерно передать и распределить усилие от ходового винта на поверхность мебельного щита или фиксируемой детали.

Лучше всего сделать прокладку из обычной березовой фанеры или мягкой древесины с нешлифованной поверхностью.

Зажим для наворачивания проволоки на оправку

Очень непростой задачей считается надежная фиксация стальной проволоки на круглой заготовке, например, резиновой трубе или оголовке штуцера. Конструктивно такое приспособление состоит из двойного корпуса и намоточного штифта.

Проволоку оборачивают вокруг трубы и зацепляют на штифте с болтовой головкой. За 2-3 поворота ключом намотанная полуторная петля натягивается до нужного состояния. Остается сделать поворотом корпуса закрутку проволоки на шланге в несколько витков и обрезать ее концы.

Ещё один вариант

Для изготовления такой деревянной струбцины используют стандартные размеры 50 и 75 мм. После обработки он переходит в показатель 44 на 79 мм. Длина зависит от того, каковы размеры струбцины. В этом случае она составляет примерно 150 см. Максимальная длина равна 100 см. Необходимые материалы:

  • фанера — по 2 листа с параметрами 70 на 175 мм, 25 на 175 мм, 90 на 175 мм 69 X;
  • винты — 38 штук в размере 4 на 30;
  • резьбовой стержень длиной 30 см, марка М 10.5;
  • гайки — 5 шт. М10;
  • защелка — 1 шт. М10.

Для работы потребуется и соответствующий инструментарий. Он включает в себя:

  • электрическую пилу;
  • гаечный ключ;
  • дрель;
  • отвертку;
  • ножовку.

Лучше сразу делать много струбцин, благодаря этому получится сэкономить дополнительную сумму, особенно если планируется собирать однотипные варианты. При использовании торцовочной пилы разрезают пиломатериал на один лист 9 см, 2 куска по 2,5 см и 3 фрагмента по 7 см. Остальная часть выступает в качестве стержня. Используя лобзик либо настольную пилу, можно разрезать фанеру на две части. Они должны иметь показатели 70 на 175 мм. И также потребуется по 2 фрагмента с показателями:

  • 25 на 175 мм;
  • 69 X 44 на 2.

Надо убедиться, что отверстия довольно велики, чтобы подогнать головку болта. Фиксируется резьбовой стержень в верхней зоне фиксированного конца. Отверстие должно быть довольно большим, чтобы гайку можно было вставить гайку в штангу. Устанавливают фиксированный конец, когда намереваются сверлить отверстия. Производя сборку, необходимо убедиться, что концы закреплены под прямым углом. Резьбовой шток благодаря этому будет становиться параллельно стержню.

Перед сборкой необходимо обустроить отверстие, где проходят гайка и резьбовой стержень. Делают это в том же положении блока, что и для фиксированного конца. Надо убедиться, что отверстие довольно широкое и глубокое, чтобы разместить гайки. Нижняя зона маленькая, а потому сюда трудно вставить достаточное количество винтов. Это необходимо для предотвращения скручивания.

Проблема решается с использованием деревянного клея. Как вариант, можно закруглить углы в нижней зоне так, чтобы они не захватывали при зажатии штангу. Сборку можно считать практически завершённой. На последнем этапе надо изготовить ручку. Она используется для перемещения по резьбовому стержню. В центральной части сверлят несколько меньшее отверстие, нежели резьбовой стержень. Так ему удается держаться только за счет трения. Затем фиксируют гайку до конца резьбового стержня.

Самодельная трубная струбцина

Данный вариант отлично подойдет для зажима больших заготовок — к примеру, чтобы склеить щиты из брусков и досок. Как вы уже поняли, мы будем делать трубную струбцину своими руками.

Самоделка состоит из направляющей, изготовленной из трубы, упора для заготовок, который можно перемещать вдоль трубы, и винта с прижимом. Соответственно, нам потребуются следующие материалы:

  • круглая труба (для водопровода, d — 25 мм);
  • резьбовая шпилька;
  • удлиненные муфты;
  • стальной уголок;
  • головка от рулевой тяги;
  • квадратный пруток.

Cоветуем: Удобная металлическая подставка для электропаяльника

Рассмотрим пошаговый процесс изготовления струбцины. Сначала надо будет сделать подвижный прижим.

Для этого потребуется металлический уголок 40х60 мм (отрезаем заготовку длиной 5 см). От рулевой тяги авто необходимо отрезать головку. Привариваем ее к широкой полке уголка.

Ко второй полке уголка (которая 40 мм) надо приварить подготовленную втулку. К головке привариваем резьбовую шпильку.

Надеваем прижим на направляющую из круглой трубы. На резьбовую шпильку накручиваем удлиненную муфту.

Затем устанавливаем еще одну втулку, а между ней и удлиненной гайкой вставляем квадратный пруток, и обвариваем. Зачистить сварные швы можно с помощью лепесткового круга для УШМ.

Для вращения ходового винта трубной струбцины можно использовать как самый обычный гаечный ключ, так и ключ-трещотку с торцевой головкой, и даже шуруповерт.

На резьбовую шпильку навинчиваем вторую удлиненную муфту, а в нее вкручиваем болт, который и будем крутить с помощью ключа-трещотки или шуруповерта. Но можно и обычный вороток сделать, и не париться.

К втулке, которая находится на конце направляющей, привариваем отрезок квадратной профтрубы размером 30х30 мм (длина — 80 мм). Саму втулку надо прихватить сваркой к направляющей.

Далее из металлического уголка, втулки из толстостенной круглой трубы и квадратного профиля необходимо будет сварить упор для заготовок, который также надевается на направляющую.

Для фиксации упорного элемента в нужном месте на направляющей, во втулке надо будет дополнительно просверлить отверстия под фиксирующие болты.

Как сделать струбцину своими руками, можно увидеть в пошаговом мастер-классе — в авторском видеоролике ниже. Данная идея принадлежит автору YouTube канала Mr.Vereshchak.

Из основных преимуществ самодельного приспособления стоит отметить простоту сборки (потребуется изготовить только два элемента: прижим и упор) и низкие затраты на изготовление.

Причем качество самодельной струбцины ничем не хуже, чем у слесарных трубных струбцин, изготовленных на производстве.

Считаю, что это отличный вариант для домашней мастерской. Можно даже на заказ делать, благо что все необходимые материалы всегда можно найти и купить за копейки на металлоприемке.

G-образные

Станины G-струбцин фабричного производства выполняются литыми. В гараже или сарае, даже в кузне на своем участке, организовать сталелитейку нельзя. Поскольку G-струбцины как самые «хваткие» применяются преимущественно в слесарно-сварочных работах с довольно длинными и/или тяжелыми деталями, то и самодельную G-образную струбцину нужно делать из металла на сварке или цельной.

Мастера-умельцы часто сваривают себе струбцины из листовой стали, поз. 1 на рис.:

Самодельные G-образные струбцины

Видимо, копируя профиль станин заводских изделий, что в данном случае неправильно. Профили литых станин струбцин показаны на поз. 2

Обратите внимание на зализы и галтели (показаны стрелками). Сглаживание профиля необходимо во избежание концентрации механических напряжений: они «любят» углы и щели, как постельные клопы

Но сварочный шов не работает, как галтель! Нет, струбцина скорее всего не сломается и не погнется. Однако отдачей зажатой детали станину немного поведет, и добиться точной фиксации будет трудно, причем не исключается и проворот детали при затягивании зажима.

Вполне надежны самодельные струбцины из отрезков швеллера (поз. 3). Недостатки – трудоемки, несоразмерно тяжелы сравнительно с шириной захвата. Резать швеллер на станины струбцин можно, если вам нужно будет сжимать детали очень сильно. Оптимальный вариант станин струбцин для обычных работ – из профильной трубы квадратного сечения, поз. 4. В зависимости от типоразмера и толщины стенок заготовки струбцины из профтрубы можно делать на ширину захвата до 1 м и более, см. видео:

Видео: струбцины из профильной трубы

https://youtube.com/watch?v=8R1fXWCJTds

Разновидностью G-струбцины является поджимная, которую условно можно бы назвать GE-струбциной. Поджимные струбцины хорошо известны строителям маломерных судов из дерева, однако будут весьма полезны и в малом деревянном строительстве (напр. дачного или каркасного дома, хозблока и т.п.).

Чертежи поджимной струбцины и способ их применения показаны на рис.:

Чертежи и порядок применения поджимных струбцин

К примеру, при зашивке, скажем, ригеля (стропильной конструкции) крыши каждая следующая доска сначала плотно прижимается к предыдущей, а уж затем крепится к стропильным балкам. Соответственно, надежность и долговечность всего кровельного пирога намного возрастают.

Суть устройства струбцины

Конструктивно струбцина представляет собой простейшее устройство, позволяющее прижать деталь, заготовку, несколько составных частей в одно целое для установки крепежа – саморезов, болтов с гайками, заклепок, или пока сохнет клей.

К устройству струбцины, независимо от конструкции, материала и размеров приспособления, предъявляют два основных требования:

  • Рама струбцины не должна деформироваться под нагрузкой, жесткость каркаса приспособления должна быть достаточной, чтобы сохранить параллельными плоскости прижимных губок;
  • Конструкция прижимного винта должна обеспечивать регулируемое и плавное прижатие подвижной опоры струбцины на фиксируемой поверхности.

Существует достаточно большое количество всевозможных схем струбцин, и, хотя устройство любой струбцины примитивно по сути, никто не пытается сделать универсальную конструкцию, которой можно было бы пользоваться в любой ситуации. Устройство получается очень тяжелым, неудобным и сложным в работе.

Поэтому размеры и схему приспособления подбирают, исходя из габаритов соединяемых деталей и требуемого усилия прижатия. Условно струбцины делят на три большие группы:

  • Столярные и мебельные линейчатые струбцины, их стараются сделать из твердых сортов древесины и металла;
  • Монтажные струбцины большой жесткости;
  • Слесарные упорные струбцины.

Кроме классических струбцин-линеек, широко используют заказные струбцины нестандартных схем, большинство из них изготавливается под выполнение одной-двух операций повышенной сложности.

Например, сверление в массиве из нескольких досок на большую глубину, обрезка или склеивание бруса фигурным способом под прямым или нестандартным углом, сварка деталей сложной конфигурации. Вариантов более чем достаточно, лучший способ обеспечить самое высокое качество соединения – это все же сделать струбцину нужного размера и формы.

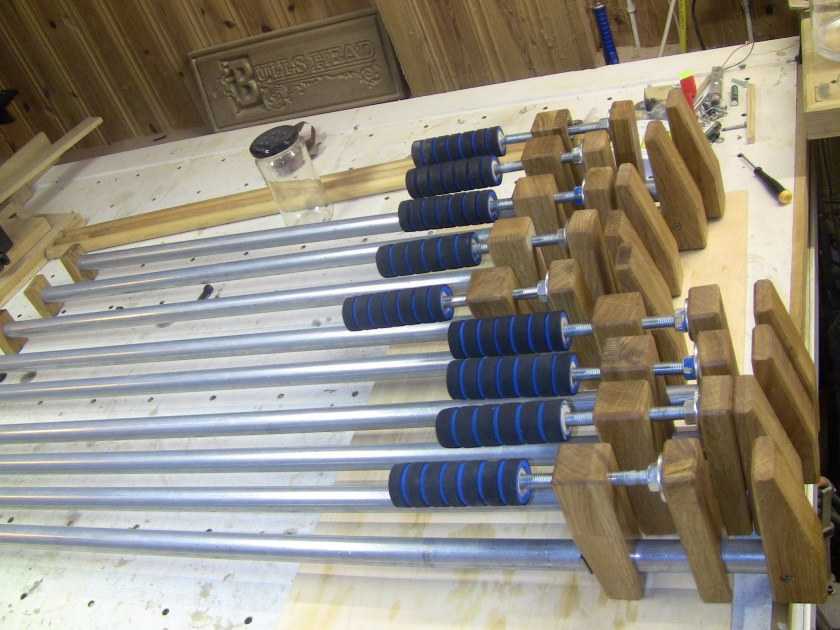

Материалы и этапы сборки

Для того чтобы изготовить зажимы для дерева, понадобятся следующие элементы:

  • брусок из бука или березы;
  • сверло перьевое;
  • труба 2,5 см;
  • врезные гайки подходящего диаметра;
  • гайка, которая имеет закругленный набалдашник (используется для декора);
  • фреза диаметром 2,5 см и длинная шпилька.

Основой материала является труба, от которой отрезают кусок требуемой длины. В зависимости от размера губок необходимо распилить брусок. Кусочки должны быть от 15 до 20 см. Для свободного движения бруса по трубе следует сделать отверстие диаметром 2,5 см на расстоянии от края 2,5 см. Параллельно отверстию нужно выполнить пропил с того же торца. Для фиксации губки на трубе соединяют отверстие с торцом.

Для забивной гайки необходимо просверлить дополнительное отверстие сбоку от пропила. В него необходимо забить гайку и закрутить с обратной стороны болтом. Чтобы зафиксировать губку, следует зажать трубу в отверстии. Для передвижения трубы необходимо раскрутить болт, затем передвинуть элемент и повторить все действия снова.

В нижней зажимной части устроено 2 губки, она немного больше верхней, имеет дополнительную гайку. По строению же обе части одинаковые. Дополнительная забивная гайка располагается в противоположном конце трубы, в которую устраивается шпилька с гайкой типа «барашек».

Во второй разборной подвижной части нет таких зажимных деталей, как пропилы и гайки. Размеры такого элемента тоже немаленькие. В этой части необходимо сделать углубление для устройства шпильки.

Модели из дуба

Для такого изделия сначала отпечатывают шаблон восьмиугольника. Он должен соответствовать необходимой ширине. После этого помещают заготовку в тиски и используют плоскость для закругления с обоих концов полученных углов. На ручке обустраивают отверстия в центральной части заготовки. Она в этом случае соответствует болтам на зажиме.

Размеры полки определяются в соответствии с желаемой длиной и имеющимся оборудованием. После этого распиливают компоненты системы до необходимого размера, вырезают подушечки для губки и сверлят необходимые отверстия, ручки наклеивают пятиминутной эпоксидной смолой. Когда стержень винта зазубрен напильником или наждачной бумагой, фиксируют ручки посредством эпоксидного клея.

Пошаговый процесс изготовления угловой струбцины

После того как подготовили все необходимые материалы, можно приступать к изготовлению основных деталей конструкции, а потом — к сборке быстрозажимной струбцины.

Шаг 1. Основание самоделки

Из листового металла вырезаем заготовку прямоугольной формы. Закругляем углы, и сверлим по краям крепежные отверстия.

Шаг 2. Упоры для заготовок

Отрезаем два куска металлического уголка. Края заготовок обрезаем под углом. Отступаем от края основания 2 см, и привариваем упоры.

Шаг 3. Направляющая для штока

От профильной трубы отрезаем кусочек нужного размера. На основании чертим центральную линию.

Привариваем направляющую по центру основания, на противоположной стороне от прижимов.

Шаг 4. Прижим

Потребуется несколько основных деталей:

  • металлический уголок;
  • шайба;
  • профильная труба.

Cоветуем: Как сделать надежную наковальню для домашней кузницы

Сначала отрезаем два куска металлического уголка. Края заготовок обрезаем под углом.

Затем отрезаем кусок профильной трубы, и привариваем к нему уголки. К торцу профтрубы приваривается шайба.

Шаг 5. Шток

В качестве штока выступает стальной кругляк (пруток). Отрезаем от него заготовку нужной длины.

Затем надо будет отрезать кольцо от круглой стальной трубы.

Привариваем его к одному из концов штока. Зачищаем сварные швы лепестковым кругом. Или можно просто обработать их напильником по металлу.

Обратите внимание: диаметр стального кругляка надо подбирать таким образом, чтобы шток свободно входил в направляющую и кусок профтрубы, приваренный к прижиму

Струбцина столяра для домашней мастерской

Следующий вид — струбцины столярные, их мы также рекомендуем изготавливать своими руками. Обычно с таким видом работают столяры, потому как она предназначена для дерева. Такая струбцина вам пригодится, если необходимо скрепить деревянные детали.

В магазине вы можете найти большое количество разновидностей данного изделия. Большинство из них могут не подойти под ваши запросы, потому как обладают разными характеристиками. В изготовлении данного устройства нет особых проблем, потому как оно простое и понятное.

Легко изготовить данный вариант из старой металлической ножовки, а в качестве крепежа используется обыкновенный болт. Остальные детали для столярной струбцины, сделанной своими руками, вы можете выбрать по своему усмотрению

Ширина зажима струбцины регулируется, поэтому вы без проблем можете работать с деталями разной формы и размеров, однако столярная струбцина нечасто используется для каких-то трудоемких, тяжелых работ.

Обратите внимание!

  • Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления

  • Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

  • Бетономешалка своими руками | Наглядное пособие как и из чего изготовить бетономешалку самостоятельно

Но подобно тискам к верстаку приделать ее навряд-ли получится, однако в интернете наверняка можно найти модифицированный вариант, который позволит это сделать, поэтому мы советуем вам посмотреть чертежи для столярной струбцины.

Изготовление магнитного держателя

Если вас заинтересовали приспособления для сборки и сварки, вы можете изготовить их самостоятельно, отказавшись от приобретения заводских вариантов. Это относится и к магнитному держателю, для выполнения которого нужно подготовить следующие материалы:

  • листовой металл;
  • сухую доску;
  • магнитный крепеж.

При подготовке металла необходимо руководствоваться определёнными параметрами, толщина листа может изменяться в пределах от 1 до 3 мм. Создавая шаблон будущей конструкции, лучше выполнить монолитный вариант, размеры которого будут соответствовать нуждам мастера. Шаблон нужно приложить к листовому металлу и вырезать одинаковые заготовки в количестве 2 штук

Важно при этом сохранить их геометрию

Чертежи приспособлений для сварки лучше всего составить самостоятельно, некоторые из них вы можете отыскать в статье. Следующим шагом на пути к изготовлению магнитных приспособлений будет подготовка центральной части магнита. Для этого нужно выпилить по форме металлических пластин заготовку из древесины, однако ее размер не должен полностью повторять шаблон. От краев следует отступить 2 мм. Толщина этого элемента должна быть больше на 2 мм, чем ширина магнитов.

Внешняя часть изделия на этом этапе готова, теперь нужно создать внутреннее наполнение. В этом случае следует отталкиваться от магнитов. Они будут располагаться между пластинами, а толщина может изменяться в пределах от 10 до 50 мм. Когда изготавливается такое приспособление для сварки под углом, лучше применить круглые магниты, в каждом из которых будут отверстия в центральной части. Однако для работы можно использовать и другие заготовки, которые предварительно подготавливаются методом вырезания отверстий для установки крепежа. Заключительным этапом станет просверливание отверстий и проведение сборки. Стальные пластины крепятся с двух сторон деревянной заготовкой, в пазы фиксируются магниты. На этом можно считать, что изделие готово, его следует испытать на деле.

Модели из дуба

Для такого изделия сначала отпечатывают шаблон восьмиугольника. Он должен соответствовать необходимой ширине. После этого помещают заготовку в тиски и используют плоскость для закругления с обоих концов полученных углов. На ручке обустраивают отверстия в центральной части заготовки. Она в этом случае соответствует болтам на зажиме.

Размеры полки определяются в соответствии с желаемой длиной и имеющимся оборудованием. После этого распиливают компоненты системы до необходимого размера, вырезают подушечки для губки и сверлят необходимые отверстия, ручки наклеивают пятиминутной эпоксидной смолой. Когда стержень винта зазубрен напильником или наждачной бумагой, фиксируют ручки посредством эпоксидного клея.

Алгоритм рабочих процессов

В основном струбцина зажимает детали под прямым углом. Но можно в конструкции устанавливать наклон по необходимости.

Металлические устройства

Металлические устройства крепко держат заготовку, они устойчивые и более надежные.

Нужно соблюдать порядок действий:

Создают корпусную часть, на производство основания используют сплавы с толщиной в 10 мм. Зажимы делают из уголков, которые приваривают или крепят болтами.
На прижимное устройство подойдет металлический стержень, консоль или скрепленные друг с другом несколько гаек. На кронштейне сверлят отверстия, накручивают резьбу

Фиксируют к основе болтами.
Когда формируют угол, обращают внимание на прижимные скобы. Соединяют только одинаковые по размерам уголки

Надежной конструкцией будет зафиксированная муфта с уголком, установка 2 такого же элемента, прижатого к скобам и скрепленного сваркой.
Правильный монтаж подвижного устройства. С боковых сторон идет крепление направляющих, по ним будет осуществляться передвижение внутреннего основания. Вырезают паз по направлению луча, разделяющего конструкцию с угла на 2 равные части.
Дрелью делают отверстия, шуруповертом закручивают болты с гайками и шайбами.
Метиз выбирают с резьбой на стержне, которая накручена не до головки.

Можно на практике испытать эти рекомендации:

  • вырезать из металлического листа 3 полосы шириной 45 мм, и длиной равной 110, 260 и 510 (мм.);
  • подготовить прямоугольные железные пластинки;
  • приварить 1 лист на основание;
  • 2 стальной лист сваривают с меньшей стороной;
  • соединяют сваркой шайбы;
  • прикладывают гайки к подвижной детали.
  • ножку стержня устанавливают в параллельном положении;
  • сварку первого стального прямоугольника выполняют к наружной стороне;
  • передвижную часть фиксируют внутри устройства с торцов;
  • шайбы приваривают к стержню.

Обыкновенное устройство создает проблемы с некоторыми видами работ. По причине ограниченного расположения установки, которое может выполнять действия под прямым углом. Устраняют ограничение разъемным болтовым соединением, прижимным регулируемым болтом. С помощью метиза выбирают угол, затем крепят заготовки.

Универсальное устройство

Приспособление для сварки труб

Это приспособление пригодится для сварки труб.

Нужны компоненты:

  • уголки – 2 шт. по 70 х70 (мм.);
  • металл до 10 мм. толщиной – 2 полосы;
  • болты – 3 шт.;
  • гайки – 5 шт.

Выполняют работу в порядке очередности:

  • стальные полосы обрезают по концам под углом в 45 град.;
  • сверлят отверстия под болты, скрепляют ими пластины;
  • приваривают к железу уголки по ширине 7см.;
  • на корпусной основе сверлят полые выемки;
  • сваркой на каждую сторону устанавливают гайки.

В такой установке можно работать с трубами под нужными углами. Для этого:

  • откручивают гайки на стальной опоре;
  • выставляют под нужным углом;
  • прикручивают верхними болтами для надежности крепежа.

Если есть тиски, струбцину фиксируют для регулировки нужного угла.

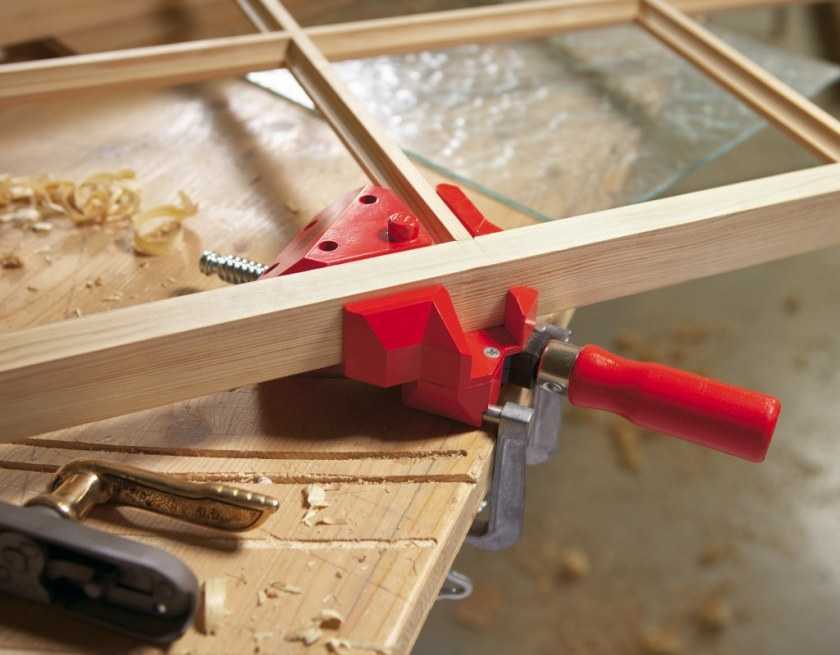

Угловая струбцина для столярных работ и сборки мебели

Данный вариант во многом похож на предыдущий вариант самодельной струбцины для сварки, но имеются некоторые различия в конструктивном плане, и материалы используются совсем другие.

Инструменты, которые потребуются для работы:

  • ленточная пила (или ручная ножовка);
  • дрель;
  • шуруповерт.

Изготовление самоделки начнем с изготовления прижима. Для этого нам потребуется квадратная заготовка из дерева или фанеры размером 90х90 мм.

Размечаем, и отрезаем на ленточной пиле один из углов, потом — разрезаем на две части. В результате у нас должен получиться прижимной блок треугольной формы.

Вторая часть квадратной заготовки, которая имеет форму трапеции, используется в качестве направляющей для ходового винта. В обеих деталях сверлим отверстия.

В направляющей с помощью стамески вырубаем посадочное место под гайку. Конец ходового винта упирается в глухое отверстие в самом зажиме.

Далее необходимо будет сделать основание угловой струбцины. В качестве основания можно использовать фанеру или кусок доски. В данном случае за основу используется кусок МДФ.

К основанию приклеиваем направляющую. Вставляем в нее ходовой винт. На конец винта накручиваем ручку из дерева.

После этого от деревянного бруска отпиливаем две заготовки одинакового размера — упорные стенки. Крепим их к основанию самоделки.

В углу основания (между двумя упорными стенками) устанавливаем дополнительный упор из деревянного бруска.

Cоветуем: Удобная настенная полка для хранения струбцин в мастерской

Использовать данное приспособление можно для сборки мебели (например, выдвижных ящиков), а также для соединения деревянных заготовок под углом 90 градусов (например, при сборке фоторамок).

Также можно использовать струбцину, чтобы закрепить две заготовки для сверления соосных отверстий.

Снизу основания советуем прикрутить на саморезы уголок, чтобы можно было закрепить конструкцию в тисках.

Подробнее о том, как сделать мебельную струбцину для склейки рамок и прочих столярных работ, смотрите на видео ниже.

Способы изготовления своими руками

Конструкция из фанеры

Независимо от конструкции основное предназначение приспособлений – жесткий зажим заготовок для их последующего сваривания либо наплавления поверхности. Угловые фиксаторы, изготовленные из фанеры, позволяют соединять как металлические детали, так и заготовки из дерева.

  • пара брусков из твердых сортов древесины толщиной 25 мм;
  • лист фанеры толщиной не менее 12 мм;
  • крепежные элементы: шпильки, саморезы;
  • ножовка либо лобзик;
  • дрель.

Из фанерного листа вырезается квадрат размером сторон 250 или 300 мм, к которому под прямым углом прикрепляются бруски.

Сначала бруски следует приклеить, дождаться схватывания клея и прозенковать дрелью. В полученные отверстия вкручиваются саморезы или иные крепежные детали. От центра колодок необходимо провести перпендикулярные линии, вдоль которых будут перемещаться винтовые шпильки.

Также требуется подготовить подвижные бруски, которые соединяются со шпилькой. При вкручивании ее деталь будет придвигаться к угловой колодке.

При изготовлении угловой струбцины из массивного материала, например ДСП, для брусков следует подобрать материал большей толщины.

Конструкция из металла

Для изготовления основания потребуется листовой материал толщиной 8–10 мм. Для закрепления можно применить уголок соответствующего размера. Соединение элементов удобно выполнять электросваркой.

  1. Для винтового зажимного механизма между собой свариваются две гайки. Кронштейн с находящимся в центральной части резьбовым отверстием изготавливается высотой 30–40 мм. Для крепления рекомендуется использовать болтовое соединение, которое можно легко заменить при срыве резьбы.
  2. Особого внимания требует взаимное размещение прижимных губок. Необходимо идеально выставить прямой угол, так как при выполнении сварочных работ добиться их приемлемого качества будет невозможно. Сначала к зажиму приваривается один уголок, на него накладывается другой. Полученная конструкция плотно сжимается и приваривается на скобу.
  3. К боковым плоскостям фиксатора крепятся направляющие, обеспечивающие перемещение основания. По линии биссектрисы прижимного приспособления прорезается паз размером 8–10 мм.
  4. В верхнее основание струбцины закручивается болт. Резьба его не должна доходить до головки, что обеспечит свободное передвижение оснований относительно друг друга.

Ленточная универсальная струбцина

Одна из наиболее интересных необычных конструкций струбцин использует в качестве силового элемента толстый ремень из полиэфирной ткани. Ленточная струбцина используется там, где необходимо равномерно стянуть несколько деталей.

Чтобы изготовить ленточную струбцину, необходимо сделать угловые элементы и устройство для натяжения полиэфирного ремня. Три уголка вырезают из обычной сосны по распечатанной кальке. Четвертый элемент – натяжное устройство изготавливается из двух блоков и натяжного винта.

Лента пропускается вокруг блока, если выкручивать винт ключом, расстояние между блоками увеличивается, и ремень устройства натягивается, прижимая все четыре блока к детали.

Струбцины на все случаи жизни

Помимо винтовых и быстрозажимных струбцин существуют и другие модели, некоторые из них неплохо иметь каждому домашнему мастеру. Струбцины с храповым механизмом незаменимы в моделировании и при работе с мелкими заготовками, где сильное сжатие не требуется. Тому, кто часто стоит за верстаком, не помешают струбцины, закрепляемые в отверстиях на рабочей плоскости верстака. Рычажные струбцины применяют в случаях, когда требуется очень сильное сжатие. Они значительно сильнее, чем струбцины из пружинной стали, но требуют больше места для установки.

Клещеобразные струбцины с храповым механизмом

1. Возможность тонко дозировать сжатие и небольшой вес делают эти струбцины незаменимыми при изготовлении небольших поделок.

2. Клещеобразные струбцины с храповым механизмом недороги. С их помощью можно соединять очень тонкие материалы с большим или меньшим сжатием.

Струбцины из пружинной стали

Струбцины из пружинной стали (на фото с захватом для металлических труб) обладают известной гибкостью при сжатии и поэтому будут прочно держать заготовки даже при сотрясении конструкции.

Пружинные струбцины

Для склеивания небольших заготовок без сильного сжатия лучше всего использовать простые и недорогие пружинные струбцины.

Струбцины для верстаков

Удобные струбцины для верстаков устанавливают в 20-миллиметровые отверстия на рабочей поверхности.

Двумя или несколькими струбцинами можно надёжно зафиксировать обрабатываемые заготовки.

Узкие специалисты

Если требуется изготовить предметы необычных форм или выполнить другие нестандартные работы, то без специальных струбцин не обойтись. Некоторые из них совсем недороги, за другие придётся выложить немалые деньги, например за струбцины для фиксации кромочных лент при изготовлении мебели. Но если такую работу приходится делать лишь изредка, то вместо кромочной струбцины можно использовать деревянные клинышки, как это описано в информации справа.

Угловые струбцины: для быстрой и простой фиксации досок и рам под углом в 90 градусов используют угловые струбцины. По мимо угловых с их помощью можно выполнять и Т-образные соединения.

Деревянные струбцины: эти инструменты используют для склеивания реек, плинтусов и окантовок всех типов, для которых стальная струбцина не подходит из-за веса. В деревянных струбцинах сжатие происходит не через закручивание винта, а с помощью нажатия на расположенный сбоку рычаг. Давление производится непосредственно рукой на рычаг и поэтому может дозироваться тщательнее, чем при работе с винтовыми инструментами.

Ленточные струбцины: с помощью этих приспособлений склеивают выдвижные ящики и корпуса мебели. Эти струбцины используют также при изготовлении к предметов А нестандартных Н форм, например, для шестигранных корпусов мебели. Инструменты обеспечивают равномерное давление на все места соединений элементов.

Помогут клинышки

При приклеивании кромочной ленты на мебельную заготовку можно обойтись и без специальной струбцины. Возьмите два деревянных клинышка и введите их острыми концами навстречу друг другу в пространство между шиной зафиксированной винтовой струбцины и кромочной лентой. Двигая клинышки навстречу друг другу, можно оказывать необходимое давление на кромку.

Дёшево, но не сердито

Некачественные материалы часто не выдерживают высокого давления. Шина на инструменте на фото выгнулась от напряжения. Струбциной еще можно пользоваться, но заготовка из-за нарушенной геометрии будет выталкиваться из-под прижимной губки.

Запчасти

Даже самая хорошая струбцина с годами изнашивается. Однако далеко не всегда в этом случае приходится покупать новый инструмент. Многие известные производители предлагают запасные части к своим изделиям. В конечной итоге всегда выгодно покупать высококачественные изделия.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Это лофт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
