Снип на лестницы: все требования при расчетах и основные положения

Требования к пожарным лестницам

Чисто конструктивно пожарная лестница – это лестничные марши, расположенные под углом, и соединенные площадками. Сами марши собирают из двух направляющих, между которыми установлены ступени.

Основная характеристика лестницы – ширина марша. Если говорить о ширине лестницы по пожарным нормам, то она не должна быть меньше ширины дверного эвакуационного проема. Данный параметр определяется в первую очередь назначением самого здания. К примеру:

в детских учреждениях, в домах для престарелых и инвалидов, в интернатах, гостиницах и прочих похожих учреждениях ширина составляет 1,35 м;
если внутри зданий находится (работают, живут, проводят время отдыха) больше 200 человек, то ширина не должна быть меньше 1,2 м, при этом показатель количества людей не учитывает находящихся на первом этаже;
для зданий, в которых количество людей незначительное, например, с рабочими местами одиночного типа, то ширина лестницы выбирается в пределах 0,7 м;
в остальных случаях, не обозначенных выше, используются пожарные лестницы шириною не менее 0,9 м.

Кроме этого требования к наружным лестничным конструкциям – это не только требования к маршам

Немаловажное значение при эвакуации людей играют параметры площадок. Что касается их ширины – выдерживается равенство ширине марша

Длина минимум 1 м. Большое значение уделяется первой площадке, расположенной у выходного проема. При открытии двери ширина площадки не должна уменьшаться до ширины лестничного марша. Поэтому данный параметр делают немного больше.

Так как противопожарная лестница металлическая наружная открытого типа располагается на улице, то она подвергается достаточно жестким природным нагрузкам

Поэтому очень важно строго следить за ее качественным техническим состоянием. В первую очередь это касается окрашивания, чтобы не появлялись участки коррозии металла, которые снижают прочность соединений и конструкции в целом

Немаловажным мероприятием будет поддерживать лестницы в чистом состоянии. Они должны периодически очищаться от грязи и мусора. И другие требования, а точнее запреты:

нельзя захламлять лестничные проходы, они должны всегда находиться в свободном состоянии;
нельзя по ним прокладывать кабели и провода под напряжением, исключение составляет электропроводка, используемая для освещения самой лестницы;
нельзя по ним прокладывать трубопроводы, по которым перемещаются горючие смеси, жидкости и газы;
нельзя на них выводить выходы из подъемников или грузовых лифтов.

Что касается внутренних пожарных лестниц, то к ним все те же требования, плюс еще три:

Из них обязательно организуются прямые выходы на улицу.
Если в состав конструкции входит более двух клеток (лестничных), то организуется выход на улицу в виде отдельного проема.
Если на одну из клеток организован воздушный переход, то и ее комплектуют отдельным выходом.

Классификация по типам

Эвакуационные лестницы в жилых домах и общественных зданиях можно классифицировать не только по типу материала и расположению, но и по особенностям самой конструкции. В первую очередь следует упомянуть основные типы современных эвакуационных лестниц, они отличаются между собой такими характеристиками, как ширина, конфигурация и назначение.

Всего выделяют три типа:

1 тип. Располагается внутри здания на специально оборудованных лестничных клетках.
2 тип. Находится внутри здания, при этом не ограждается стенами.
3 тип. Наружная конструкция запасного выхода.

Типы эвакуационных лестниц в жилых домах и общественных зданиях

Также следует отдельно упомянуть допустимые типы конструкций для эвакуации людей. В основном это прямые марши с промежуточными площадками. Тем не менее, в некоторых случаях, когда места для расположения таких моделей оказывается недостаточно, могут устанавливаться вертикальные изделия параллельно стене или с небольшим наклоном. Они являются подобием пожарных конструкций, но при этом выполняют несколько иное назначение.

Категорически запрещается возводить следующие типы лестниц:

содержащие забежные ступени;
криволинейные и прочие неправильные формы;
винтовые модели;
с неодинаковыми размерами ступеней.

Требования к лестницам разного типа

При разработке проекта архитектурного объекта следует проектировать лестницы в доме одновременно с полным проектом здания, для полного представления о зонах аварийных выходов.
По назначению разные типы лестниц должны соответствовать специальным строительным нормам и правила (СНиП). Их учреждают органы исполнительной власти, регламентирующие градостроительную деятельность. Как правило, основные статьи СНиП 4-14-84, СНиП 21-01-97, СНиП 31-02-2001, ГОСТ 23120-78, ГОСТ 25772-83 используются для регламентирования конструктивных элементов.

Надо отметить, что следование ГОСТам является неукоснительным требованием для конструкций общественных зданий, а СНиП – лишь рекомендации, которых следует придерживаться.

Однако важность этих правил все же очевидна. Работа по расчетам в соответствии со СНиП и грамотное проектирование лестниц гарантировано создаст в помещении условия для максимально возможной безопасности жизни людей

Каковы общие требования к любым видам лестниц в общественных зданиях

Конструкция должна быть максимально безопасной и удобной, поскольку движение людской массы в общественных местах очень интенсивное. Наименее травмоопасной считается прямая маршевая конструкция. И недопустимо использование винтовых конструкций, в частности, с забежными ступенями, иначе требования безопасности будут нарушены.
Надежность конструкции должна касаться не только способности выдерживать большие нагрузки (для достижения прочности используются только особо прочные материалы: бетон, железобетон), но и предусматривать надежные ограждения.
Такие элементы лестниц, как ограждения и ступени являются одним из главных критериев надежности, если выполнены в соответствии со СНиП.

Красивая лестница с широким лестничным маршем

Требования СНиП

В нормативах можно найти абсолютно все требования по отношению к эвакуационным лестницам. Здесь описываются все рекомендуемые характеристики, относительно любых материалов и зданий, которые должны соответствовать установке той или иной конструкции. Более подробные правила в разрезе конкретных ситуаций рассмотрены ниже.

Уклон лестничного марша

Этот параметр всегда зависит от ширины и высоты ступеньки. Идеальным соотношением между высотой и длиной марша является 1 к 2. Касательно наибольшего уклона пожарного пролёта – 1:1,25.

Размеры ступеней и их количество

Согласно требованиям СНиП, если дом жилой, количество ступеней между площадками – не более 18. Если постройка общего пользования – до 16 штук. Что касается глубины проступи, она также должна быть удобной и составлять не более 29 сантиметров.

Ширина поворотной площадки и лестничного пролёта

Согласно правилам, марш должен предусматривать такие габариты, которые обеспечат одновременное передвижение по лестнице 2 человек. Также это означает, что ширина самой лестницы не должна отличаться от ширины площадки. Минимум, который можно использовать, проектируя ширину, – не менее 70 см.

Ширина должна быть не менее 70 см.

Ограждения

Ограждения должны предполагать возможность выдерживать нагрузку не менее 100 кг. Для этого стойки устанавливаются на расстоянии 12-15 сантиметров друг от друга. Касательно материала для заполнения просветов между балясинами, он обязательно должен быть негорючим.

Освещение

Лампы всегда устанавливаются в следующих местах:

В месте, где существует потенциальная опасность.
В главном проходе к лестнице.
В помещении, где возможно скопление более 100 человек.
На лестничном марше, если в доме более 6 этажей.
На маршруте вывода граждан, если их более 50 человек.

Использование путей эвакуации людьми с ограниченной подвижностью

Основные требования к конструкциям для людей с ограниченными возможностями передвижения выглядят следующим образом:

для ступней разрабатывается только одинаковая ширина и глубина. Максимальная высота ступени – 15 сантиметров, ширина проступи – 30 см;
конструкция ни в коем случае не должна быть уже 1,3 метра. Это обеспечит одновременное перемещение эвакуационного лестничного кресла + ещё одного человека.

Классификация лестничных маршей и их задачи

Рассмотрим сначала классификацию лестниц по назначению и задачам, которые различные лестницы выполняют.

Первоочередная задача заключается в том, чтобы организовать удобный доступ к помещениям при помощи оборудования лестничными пролетами этажи многоэтажных зданий. Как правило, в них есть лифты, но лестница необходима на тот случай, если лифт занят или неисправен. Лестница должна обеспечивать основное движение между этажами, а ее ширина и высота должна возводиться соответствовать параметрам, которые допустят перемещение большого количества людей, крупногабаритной мебели и другого груза. Эту задачу в здании должна решать главная лестница.

Существующие остальные виды лестниц решают множество не менее важных задач, поэтому рассмотрим их внимательнее.

Обычная лестница вокруг лифтовой шахты

Второстепенные лестницы в помещениях общего назначения

Вспомогательная лестница – это конструкция, предназначенная для технических, вспомогательных помещений. Сюда можно отнести кладовки, чердаки, подвалы и т.д.

Служебная лестница – это конструкция, предназначенная только для сотрудников (в больницах, роддомах, торговых залах, зданиях культуры и городских служб, зданиях для производственных работ, цехах на заводе, спортивных стадионах и т.д.). Такая лестница для персонала имеет небольшие размеры и позволяет передвигаться малому количеству людей.

Аварийная лестница (запасная, эвакуационная) – это конструктивный элемент, который может быть расположен и внутри здания, и снаружи. В случае стихийного бедствия или пожара такая лестница должна обеспечить эвакуацию людей, если главная лестница по каким-либо причинам недоступна.

Пожарная лестница – это конструкция, выводящая на крышу здания, она предназначена для пользования пожарными, иногда она является приставным средством. В случае, если наклонная лестница конструктивно создает помехи, можно сделать из нее вертикальную с соблюдением всех правил по доступу и обеспечению безопасности, то есть сохранения ее прямого назначения.

Правильно сделанная аварийная лестница

Разновидности наружных лестниц

Здесь всего две позиции: маршевая и вертикальная. Последние часто называют противопожарными лестницами на кровлю. Они собой соединяют землю и крышу здания. Но есть здесь особые требования, которые касаются размеров конструкции и возможности их установки. К примеру, на сооружения выше 20 м и ниже 6 м вертикальные модели не устанавливаются. Вертикальные пожарные лестницы, установленные на зданиях высотою 6-20 м, имеют одну особенность – начиная с отметки в 6 м, на нее монтируют овальное ограждение.

Пожарные лестницы на кровлю – требования СП

Требования в основном касаются конструкции.

Ширина минимум – 0,6 м.
Расстояние между ступеньками 25-30 см.
Расстояние пот лестничных балок до стены, к которой она крепится, в пределах 23-25 см.
Расстояние от земли до первой ступени – не больше 1,5 м.
Ограждения – это горизонтальные обручи, стянутые вертикальными металлическими стержнями. Расстояние между обручами – 90 см. Изготавливают обруч из стальной полосы толщиною 5 мм, шириною 50 мм.
Расстояние между крепежами лестницы к стене – в пределах 2,4 м.
В конструкцию входит металлическая площадка перед спуском на кровлю. Ее ширина – 70 см, длина 75 см.
Площадка оснащается поручнями по всему периметру, высота которых составляет 1,1 м.
Она может быть вровень с плоскостью кровли или устанавливается немного выше.

Требования к материалам

Выше уже упоминалось, что лестницы должны изготавливаться только из негорючих материалов. Что касается конструкций внутреннего назначения, то здесь кроме металла можно использовать бетон, кирпич, камень, блочные стройматериалы. Внешние устройства изготавливаются только из стального профиля. Они обязательно покрываются актикоррозийными составами.

Основное требование к исходному сырью – полное отсутствие деревянных изделий. Это касается пожарных лестниц всех видов. Не стоит украшать конструкции любыми декоративными элементами, которые усложнят эвакуацию по ним. Особенно это относится к тем украшениям, которые изготовлены из материалов, выделяющих при горении ядовитый дым.

Требования к элементам

В основном требования к ступеням.

Они обязаны выдерживать большие нагрузки.
Их поверхность обязана быть нескользящей, для чего используются различные технологии изготовления: насечки, отверстия с шипами, просечки и прочее.
На ступенях обязательно должны быть сквозные отверстия, через которые атмосферные осадки будут проникать сквозь ступени, не собираясь на их поверхности.
Пожарные лестницы к тому же обрабатываются специальными средствами, с помощью которых на металлических поверхностях не налипает лед и грязь.

Материалы

Основное необходимое качество – негорючесть. Для сооружения внутренних конструкций используется металл и бетон, для внешних – металл, вернее говоря, металлические сплавы, подвергшиеся антикоррозийной обработке. Применение дерева не допускается.

Каркас пожарной лестницы изготавливается из металлического профиля или трубы. Для ступеней используется два вида материала.

Просечка – просечно-вытяжной лист. Изделие имеет решетчатую структуру, благодаря которой грязь и снег не удерживаются на его поверхности. На фото – ступень из просечки.
Пресснастил – производится методом холодной запрессовки и отличается большой устойчивостью к несущим нагрузкам. Изделие выпускается со специальными противоскользящими зубьями – такой вариант предназначен для использования в тяжелых погодных условиях.

Все элементы лестничной конструкции покрываются черной огнеупорной краской.

Бетон служит стандартным материалом для производства внутренних эвакуационных лестниц, так как отличается устойчивостью к действию огня и механической прочностью.

Параметры пожарной лестницы

ГОСТ строго регламентирует конструкционные особенности и размеры эвакуационных приспособлений. Вариации в данном случае недопустимы и ведут к созданию угрозы.

Не разрешается в качестве пожарной лестницы использовать винтовые и криволинейные конструкции, с забежными ступенями или проступями, отличающимися друг от друга по размерам. Подъем и спуск в этом случае будет затруднительным, и не обеспечит должную скорость перемещения.

Прямая маршевая – это наиболее безопасный вид лестничного сооружения, именно он реализуется в качестве эвакуационного приспособления. Допускается в качестве дополнительной внешняя лестница, которая закрепляется на стене здания в вертикальном положении. На фото представлен вариант внутренней пожарной лестницы.
Размеры – ширина пролета рассчитывается в зависимости от нагрузки, то есть, количества проживающих в здании и количества эвакуационных выходов. Минимальная ширина составляет 0,8 м, размер внешнего лестничного пролета может быть 0,6 м. Марш должен состоять не более, чем из 16 ступеней, а затем прерываться лестничной площадкой. Ширина последней составляет 0,9 м, или не меньше размеров марша.

Если конструкция одномаршевая, то допустимо 18 ступеней.
Ступени на марше должны быть одинаковыми по высоте – это строгое требование ГОСТ, так как разная высота проступи провоцирует травмоопасную обстановку. Ширина проступи составляет не менее 25 см, высота – 22 см.
Поручни располагаются на высоте 0,9–1 м, имеют закругленные края и покрыты огнестойкой краской.

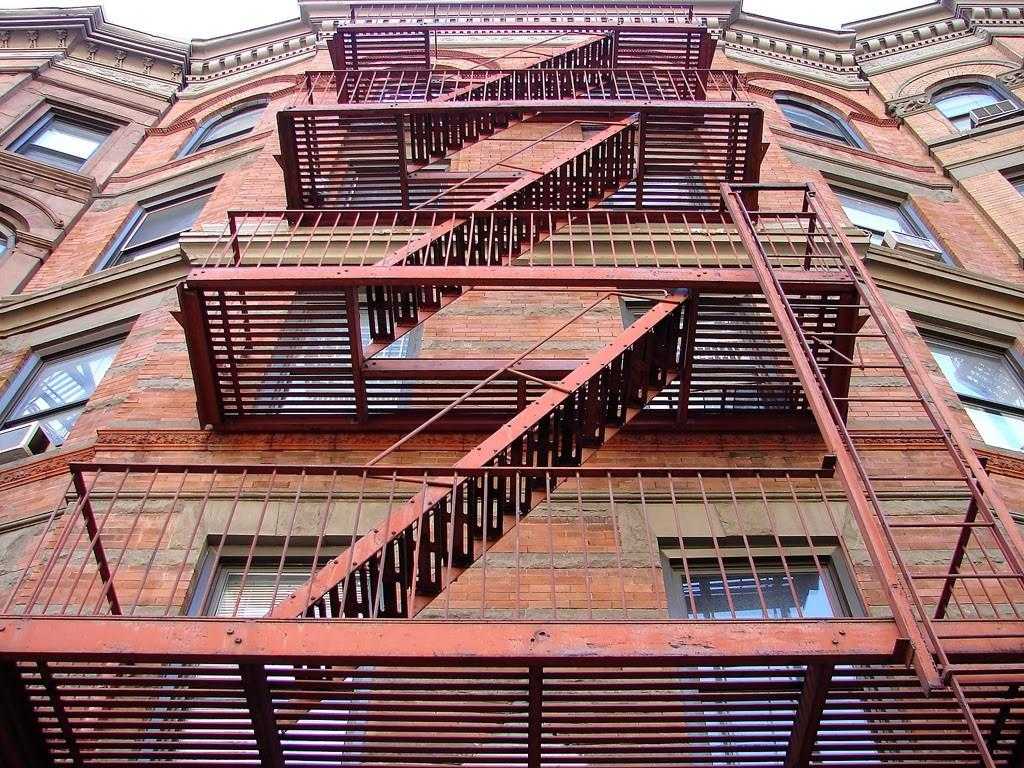

На фото представлена пожарная внешняя лестница.

Требования к лестничным маршам

В местах перепада уровней пола в помещении для защиты от падения следует предусматривать ограждения высотой согласно требованиям СП 118.13330.

Ступени лестниц должны быть ровными, без выступов и с шероховатой поверхностью. Ребро ступени должно иметь закругление радиусом не более 0,05 м. Боковые края ступеней, не примыкающие к стенам, должны иметь бортики высотой не менее 0,02 м или другие устройства для предотвращения соскальзывания трости или ноги.

Проступи ступеней должны быть горизонтальными шириной 0,3 м (допустимо от 0,28 до 0,35 м). Высота ступени лестницы по ГОСТ, подступенки должны иметь высоту 0,15 м (допустимо от 0,13 до 0,17 м). Применение открытых ступеней (без подступенка) не допускается. Применение в пределах одного марша ступеней, различающихся по высоте и ширине, не допускается. Применение ступеней, выполненных из прозрачных и полированных материалов, не допускается.Также, предусмотрены СНиП высоты ступеней лестницы.

На проступях краевых ступеней лестничных маршей должны быть нанесены одна или несколько противоскользящих полос, контрастных с поверхностью ступени, как правило, желтого цвета, общей шириной 0,08 – 0,1 м.

Допускается применение контрастных противоскользящих полос с фотолюминесцентным покрытием, если это предусмотрено заданием на проектирование. Расстояние между краем контрастной полосы и краем проступи ступени – от 0,03 до 0,04 м.

При расчетной ширине марша лестницы 4,0 м и более следует предусматривать дополнительно центральные двусторонние разделительные поручни.

В размерах ограждений и поручней (высоты, длины завершающих их горизонтальных частей) допускается отклонение в пределах ±0,03 м.

Классификация лестничных маршей и их задачи

Рассмотрим сначала классификацию лестниц по назначению и задачам, которые различные лестницы выполняют.

Обычная лестница вокруг лифтовой шахты

Второстепенные лестницы в помещениях общего назначения

Правильно сделанная аварийная лестница

Крепление ступеней к косоуру

Следующий этап работ возведения лестницы на второй этаж своими руками – это крепление ступеней к косоуру.

В случаях, когда конструкция лестницы также предполагает наличие подступенков, в первую очередь, рекомендуют устанавливают именно их.

Напомним, чтобы высота подступенков должна быть приблизительно на 1-2 мм меньше высоты ступеней. Это делается для того, чтобы в случаях повышения влажности, при набухании древесины не произошло деформации всей конструкции.

После этого можно приступать к непосредственной установке ступеней. Прямые элементы вдоль косоура устанавливаются элементарно просто и нет смысла углубляться в детали, а на монтаж забежных ступеней следует рассмотреть более подробно.

Существует два основных способа монтажа забежных ступеней:

соединение шип-паз (классический);
соединение с разрезом опорного столба.

Первый способ предполагает, что для монтажа поворотных элементов потребуется сделать несквозные пазы в главном опорном столбе. Подавляющее большинство специалистов, рекомендует делать пазы чуть меньше чем толщина ступеньки, так как это позволит соединить элементы наиболее плотно и недопустить их движение. В свою очередь, это предотвратит деформацию конструкции и исключит появление скрипов.

Второй способ подразумевает сквозной распил опорного столба на толщину, равную толщине ступени. Фиксация всей конструкции осуществляется с помощью столярного клея или шпильки накрученной внутри опорной колонны. Для усиления выбранного соединения также практикуется создание небольших пазов (замков) в поворотной ступени для надежной фиксации всего узла.

Внешняя сторона ступени, в обоих случаях, должна крепиться к каркасу из забежных косоуров или опорных балок жесткости с помощью клея ПВА или саморезов. При необходимости все соединения усиливают металлическими уголками.

На нашем сайте есть программа расчета забежных ступеней – вам будут доступны чертежи с реальными размерами, технические характеристики и количество материалов для изготовления.

Эвакуационные лестницы пожарные наружные стационарные – классификация

В зависимости от особенностей постройки устанавливают разные типы пожарных лестниц. Они имеют некоторые отличия между собой в самой конструкции монтажа.

На сегодняшний день достаточно востребованными являются маршевые пожарные лестницы

Стационарные пожарные лестницы делятся на такие виды:

Вертикальные. Имеют вид прямой конструкции, могут устанавливаться на балконе. В этом случае его загромождение строго запрещено. При длине лестницы больше 6 м должны быть предусмотрены ограждения.
Винтовые. Схожие с вертикальными, но имеют завихренную конструкцию. Этот вид не используют для эвакуации граждан.
Маршевая. Построена путем чередования площадок и пролетов. Обязательное наличие ограждений. Такие лестницы устанавливаются на домах, высота которых превышает 20 м.

Число маршей зависит от типа лестницы. В многоэтажных домах предусмотрено один или два марша на этаж. В промышленных сооружениях их число достигает четырех.

Освещение – значительный фактор в обустройстве лестницей зданий

Хорошее освещение лестницы должно особенно касаться верхней и нижней ступеней. Так же необходимо продумать легкий доступ к выключателям. Если лестница оборудована так, что контраст света и тени будет достаточно резким на ступенях, то и край ступени будет отчетливо виден. А это значит, что возможность травматичности на лестнице заметно уменьшится, потому что соскальзывание стопы с края ступени будет исключено. По статистике большинство травм происходят именно из-за плохой видимости или сливающихся теней на лестнице.
Если освещением заниматься всерьез, очень удобно зарекомендовала себя система автоматического включения-выключения света, длящаяся несколько минут и реагирующая датчиком движения на любое перемещение по лестнице или вхождение в зону видимости датчика.
Окна, мимо которых проходит уровень лестничного марша, если он прилегает к стене, где расположено окно, требуется ограждать во избежание выпадения с лестницы в окно.

Интересно сделанная подсветка ступеней лестницы

Испытания

Испытание внутренних маршевых лестниц зданий, сооружений, используемых для эвакуации, и выполненных из железобетонных конструкций, как правило, производится аккредитованными лабораториями строительного контроля при признаках потери целостности, изменениях геометрических размеров, потере несущей способности.

Случаи такие на практике не происходят не столь часто, но имеют место. Гораздо чаще необходимы испытания внутренних и наружных эвакуационных лестниц, выполненных из стальных конструкций. Первые также проверяют на сохранность слоя огнезащитной штукатурки, других огнестойких покрытий, красок.

Наибольший же интерес у читателей, в том числе у собственников объектов недвижимости, руководства предприятий (организаций), вызывает необходимость проверки наружных эвакуационных лестниц зданий.

ГОСТ Р 53254-2009, регламентирующий методики испытаний наружных стационарных пожарных лестниц, в пункте 1.1 прямо указывает, что его требования распространяются на пожарные вертикальные и маршевые лестницы, том числе эвакуационные и на аварийных выходах, устанавливаемые снаружи общественных, жилых, промышленных объектов защиты.

Поэтому уверения о том, что существуют требования противопожарных норм о проверке только наружных пожарных, но не эвакуационных лестниц, беспочвенны

Стоит также обратить внимание, что наружные лестницы на аварийных выходах – это, в том числе и лестницы на лоджиях, балконах многоэтажных жилых домов, так же подлежащие регулярным испытаниям

Периодичность проверки наружных эвакуационных лестниц согласно ГОСТ Р 53254-2009:

во время сдачи зданий, сооружений в эксплуатацию;
не реже 1 раза в году обследование на целостность металлических конструкций, составив об этом мероприятии акт;
не реже 1 раза в пятилетие периодические испытания, по результатам которых следует составить протокол, форма которого приведена в этом стандарте.

Для проведения испытаний как наружных пожарных, так и эвакуационных лестниц не требуется лицензия МЧС России, но необходим обученный персонал, а также материально-техническая база – аттестованное испытательное оборудование, набор проверенного измерительного инструмента.

На практике в основном такие испытания проводят те же специализированные организации, которые выполняют работы по всему спектру противопожарных услуг, в том числе в рамках договорных отношений по пожарному аутсорсингу.
